暖气片安装设计两大方法|精装房装暖气片选择
发布者:成都春意暖通设备有限公司  作者:  发布时间:2018-12-05  浏览量:33次


暖气气安装采用章鱼式采暖走管形式虽然占到了家用市场的80%以上,但是还是有部分公司采用并联式的走管形式。

今天成都春意家就把并联式暖气片走管2种方式:双管同程和双管异种以图片形式给大家作一个展示,让大家能对

并联式暖气片采暖系统有一个初步的认识。

并联式暖气片系统介绍: 双管并联暖气片系统是指从锅炉主机连接两根进回水主管,然后分别采用并联的方式连接

到每个发热终端(暖气片),让采暖区域温度上升的一种方式,因为是采用并联方式,所以每个区域都可以单独控制

即使某个区域停止供暖也不影响其他其他的供暖。双管并联系统是目前所有采暖系统中所用管道最少的一种采暖方式,

系统用水量少,水循环得更快,所以升温较快且节能。

双管同程式连接走管:

  暖气片采用双管同程暖气片,让每一组暖气片走的管道距离相等,经过每一组暖气片的流量都相等,所以每一组暖

气片受力比较均匀,不会出现一组暖气片热、一组暖气片冷的现象,暖气片系统的水利平衡更容易调节。


双管异程式连接走管:

   双管异程式连接法用材较省,一般多用于少于五组暖气片以下的工程,组数太多用这种连接方法,容易出现后面组

数的暖气片热不起来的现象,此接法的优点是施工方便。


 因为并联式暖气片没有了分集水器,所以管道连接采用热熔式、卡压式、滑紧式三种连接形式,前一种是最传统的方式,

后两种是近几年才有的工艺,由于新工艺还有待市场的检验,很多暖通公司还是采用了传统的热熔式连接方式。

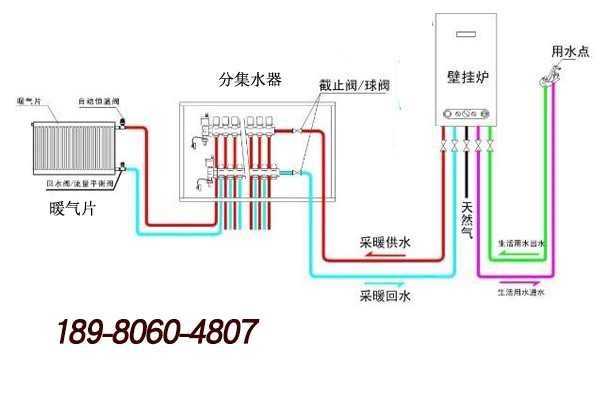

新房安装暖气采用章鱼式暖气片安装,是成都分户采暖最常见的采暖方式。主要是章鱼式走管方式安全隐患少、安装快

捷受到暖通公司和安装工人的认可。今天春意暖通就把什么是章鱼式采暖给大家做一个详细的介绍,并把章鱼式暖气片

安装示意图、安装图整理如下:


什么是章鱼式暖气走管方式壁挂炉通过两根主管(一根供水管、一根回水管)连接地暖分集水器的一种采暖方式,

分集水器上面有2-8路的接口,分别对每一组暖气片供水并且又把回水集中回流到壁挂炉内加热,就像一只章鱼的瓜子

一样连接每一组暖气片。

章鱼式暖气片走管优点:

1.章鱼式采暖暖气片的管道为一整根管道,地板下面的管道没有接头, 一管到底,减少了漏水的机率。章鱼式造价高,

后期使用安心,地面没有接头,双管并联,有接头,前期价格便宜,后期使用风险大。

2.章鱼式暖气片好维修,如果那一组暖气片出现了漏水,可以直接在分集水处把分集水器阀门关掉,其它暖气片可以正

常使用,不影响到整个系统的运行,可以单独对其这一组暖气片进行维修,而并联式暖气片采暖一如果有一组暖气片漏水

了,其它暖气片就不能正常使用了,需要把漏水的一组暖气片处理好了,整个系统才能正常的工作。

3.章鱼式暖气片采暖一般都采用铝塑管道,有天燃气的阻氧功能,暖气系统不容易氧化,暖气整体系统使用寿命更长。
